直徑2米螺旋鋼管8710無毒防腐鋼管介紹

PN8710螺旋管

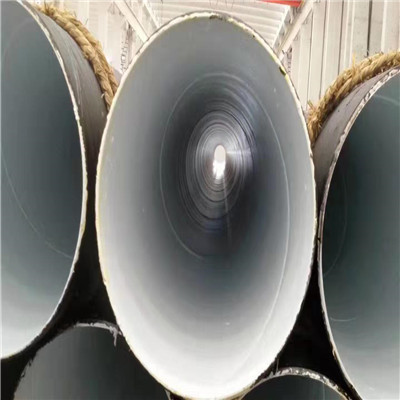

PN8710有飲水專用涂料涂膜無毒性，高固體，低粘度是一種強附著，高強度，耐沖磨，耐水解，耐腐蝕和耐水，耐候性非常優(yōu)良的新型防腐涂料。

，防水滲透性好，附著力強，堅韌豐滿。

IPN8710-1：由聚氨酯聚乙烯，改性環(huán)氧樹脂，無毒防銹顏填料，助劑等組成，常溫固化形成互穿網絡，涂膜結構致密，耐酸，堿，鹽，防銹蝕性能優(yōu)異，附著力強。

IPN8710-2A:由環(huán)氧，橡膠樹脂改性，無毒，防銹顏填料，助劑等組成。耐化學品性能優(yōu)異，無毒，抗微生物侵蝕。

IPN8710-1用于供水管線內壁的防腐打底涂裝;

IPN8710-3用于供水管線內壁的防腐面漆。

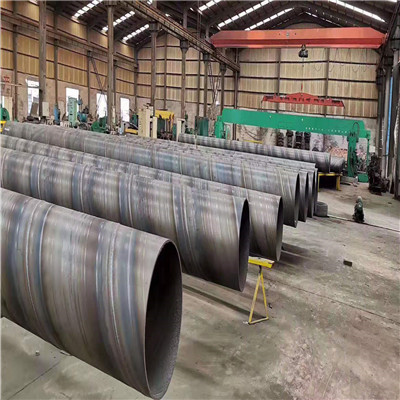

螺旋鋼管焊接工藝

從焊接工藝而言，螺旋焊管與直縫鋼管的焊接方法一致，但直縫焊管不可避免地會有很多的丁字焊縫，因此存在焊接缺陷的機率也大大提高，而且丁字焊縫處的焊接殘余應力較大，焊縫金屬往往處于三向應力狀態(tài)，增加了產生裂紋的可能性。   而且，根據(jù)埋弧焊的工藝規(guī)定，每條焊縫均應有引弧處和熄弧處，但每根直縫焊管在焊接環(huán)縫時，無法達到該條件，由此在熄弧處可能有較多的焊接缺陷。

螺旋鋼管強度特點

管子在承受內壓時，通常在管壁上產生兩種主要應力，即徑向應力δY和軸向應力δX。焊縫處合成應力δ=δY(l/4sin2α+cos2α)1/2，其中，α為螺旋焊管焊縫的螺旋角。   螺旋焊管焊縫的螺旋角一般為50-75度，因此螺旋焊縫處合成應力是直縫焊管主應力的60-85%。在相同工作壓力下，同一管徑的螺旋焊管比直縫焊管壁厚可減小。   根據(jù)以上特點可知：   A?螺旋焊管發(fā)生爆破時，由于焊縫所受正應力與合成應力比較小，爆破口一般不會起源于螺旋焊縫處，其安全性比直縫焊管高。   B.當螺旋焊縫附近存在與之相平行的缺陷時，由于螺旋焊縫受力較小，故其擴展的危險性不如直焊縫大。   C.由于徑向應力是存在于鋼管上的最大應力，所以焊縫處于垂直應力這一方向時承受最大載荷。即直縫承受的載荷最大，環(huán)向焊縫承受的載荷最小，螺旋縫介于二者之間。
